| 详细介绍 |

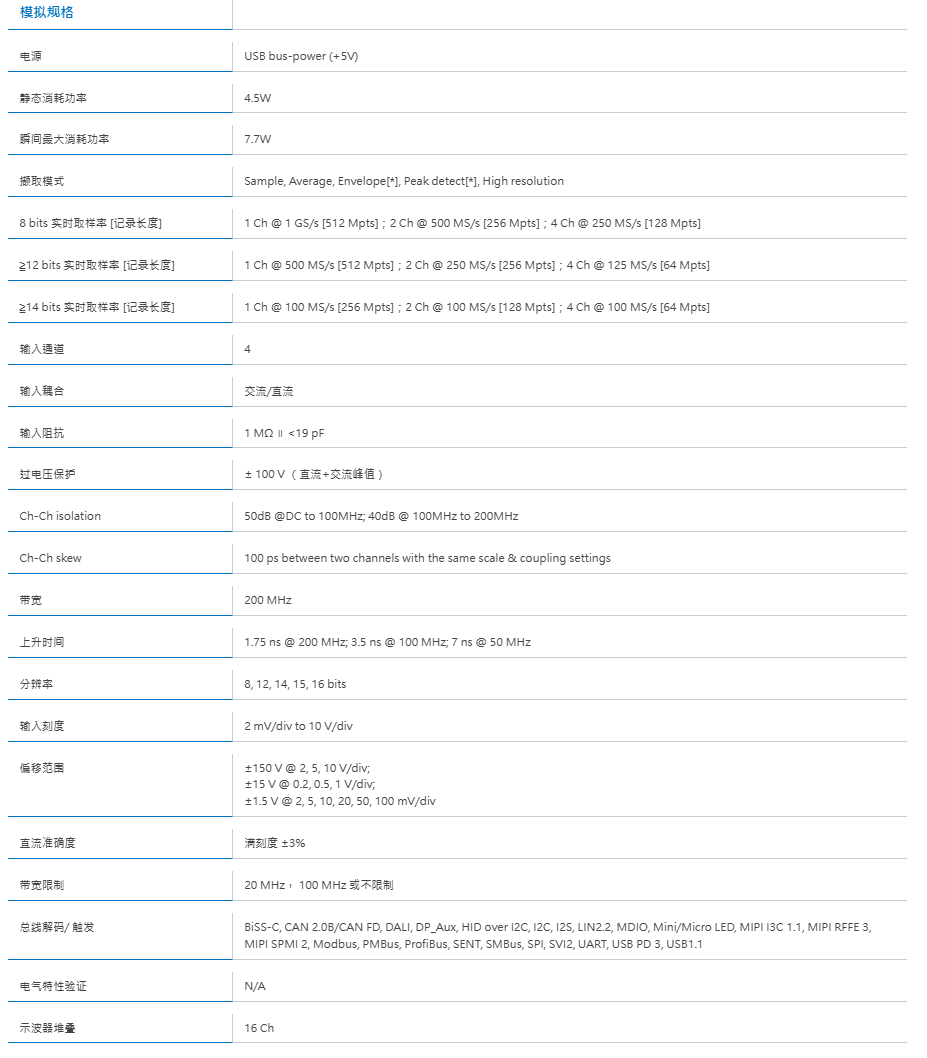

| • PC-based， USB3.0 接口 / 供电 （Type-A / Type-C） • 记录长度：128Mpts/ch • 资料收集器：长时间记录于电脑硬盘 • 通道：4 • 取样率：1 GS/s • 带宽：200 MHz • 数字电表：3 位 •计频器：5 位
TS3000系列示波器体积轻巧，方便携带，适合外出现场测试使用;同时具备二次开发资源。 TS3000 系列示波器使用 USB3.0 接口供电，不仅可高速数据传输，还免去了繁琐的电源连接，使您能够轻松使用。 TS3000 示波器有4个通道，1 GS/s的取样率和200 MHz的带宽，每个通道具有128Mpts的记录长度，此外，TS3000还提供了3位数字电表和5位计频器，TS3000能够应对多种应用，同时监测和分析多个信号。 无论您处于电子测试、通信或是嵌入式系统开发，都能提供出色且准确的信号分析能力。 TS3124H 有 16 bits 高分辨率及示波器堆叠功能，能够捕捉非常细微的信号变化，适用于需要高精度测量和分析;示波器堆叠功同时显示多个波形，以便更好地进行信号比较和分析，这对于比较不同时间点的波形或不同通道的波形非常有帮助。 TS3124H 设计了让用户方便使用的软件界面，使操作和设置变得简单和直观，即使对示波器不熟悉也能轻松上手。
功能特色：
多机堆栈模式功能
以示波器量测并解码I2C波形
以示波器搭配差动探棒量测并解码 CAN 波形 （CH1： 差动探棒，CH2： CAN H，CH3： CAN L）
矮波（Runt）触发-正矮波
矮波 （Runt） 触发 - 负矮波
超时（Timeout）触发
宽度（Width）触发
数位电表及频率计数器功能（Digital Voltmeter， DVM） 提供所选择通道的电压均方根、平均值及频率计数功能，可以更准确的监控信号波形。
示波器量测 1KHz，2.5Vpp 的方波
DVM量测窗口监控 1KHz，2.5Vpp 的方波 多窗口功能 多窗口功能提供 4 种显示方式 （1x1、2x1、1x2、2x2），最多可在 4 个不同的窗口中显示 16 个通道，在不降低垂直分辨率的情况下提供清晰可读的波形。
频谱分析 （FFT 快速傅立叶变换） 将所选择的通道做快速傅利叶转换。
垂直偏移 （Vertical Offset） 和 区域放大 （Zone View） 电压刻度范围 2mV/Div - 10V/Div，搭配每通道独立的垂直偏移值 （Vertical Offset） 设定，可应用于 DC 电源的噪声量测，观测 DC 准位上面的涟波或是过激噪声。 也可使用 16Bit 高垂直分辨率模式（TS3124H/V），藉此提高电压分辨率，搭配区域放大功能可同步观测电压讯号和涟波讯号。
量测处理
具有自定义设置功能的20多种波形测量，提供垂直、时间和通道间定时测量的实时更新统计特色。
|
